A. Modalitas
Modalitas dari suatu hubungan adalah nol bila tidak ada kebutuhan eksplisit
untuk hubungan yang terjadi atau hubungan itu bersifat optional.modalitas
bernilai satu apabila suatu kejadian dari hubungan merupakan perintah.
Entity – Relationship Diagram
Objec-Relationship Pair merupakan batu pertama dari model data. Pasangan
ini dapat diwakili secara grafis dengan menggunakan ERD. ERD pada mulanya
diusulkan oleh Peter Chen (CHE77) untuk desain system
database relasional dan telah dikembangkan. Tujuan utama dari ERD adalah untuk
mewakili objek data dan hubungan mereka.
Objek data diwakili oleh sebuah
persegi panjang yang diberi label. Hubungan ditunjukkan dengan garis yang
diberi label yang menghubungkan objek dalam variasi ERD, garis yang
menghubungkan berisi sebuah label permata yang diberi label dengan hubungan
tersebut. Sambungan antara data dan objek dan hubungan dibangun dengan
menggunakan berbagai macam simbol khusus yang menunjukkan kardinalitas dan
modalitas.
B. Kardinalitas
Apa Kardinalitas itu? Entitas yang
mewakili kelas atau rangkaian objek. Contohnya, entitas pelanggan mewakili
seluruh pelanggan organisasi, sedangkan entitas penjualan mewakili seluruh
transaksi penjualan yang terjadi selama periode fiskal yang berjalan. Setiap
individu pelanggan atau transaksi penjualan mewakili sebuah perumpamaan khusus
entitas pelanggan dan penjualan.

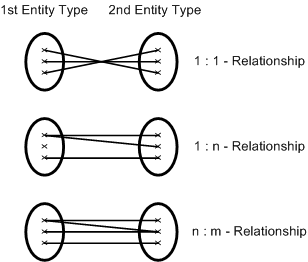

Kardinalitas menunjukkan bagaimana
perumpamaan dalam satu entitas dapat dihubungkan ke perumpamaan tertentu dalam
entitas lainnya. Contohnya, kardinalitas menunjukkan berapa banyak transaksi
penjualan yang dapat dihubungkan ke setiap individu pelanggan, dan sebaliknya,
berapa banyak pelanggan yang dapat dihubungkan ke setiap transaksi penjualan.
Di dalam database relasional, setiap
entitas adalah tabel, dan setiap perumpamaan adalah baris dalam tabel tersebut.
Oleh sebab itu, di dalam database relasional, kardinalitas menunjukkan berapa
banyak baris di dalam satu tabel yang dapat dihubungkan ke setiap baris di
dalam tabel lainnya.Sumber :
http://darmansyah.weblog.esaunggul.ac.id/2013/09/18/pengertian-kardinalitas-dalam-rea/
http://ahmadrizciano.blogspot.com/2012/06/pemodelan-data.html
